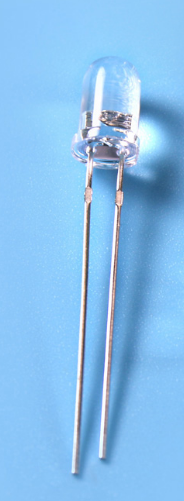

Is é 3mm trastomhas an dé-óid infridhearg sa phictiúr, agus is é 5mm an ceann eile.

Tá siad beagnach díreach mar an gcéanna leis na soilse astaithe solais, agus mar sin tá na bioráin níos faide ceangailte leis an cuaille dearfach, agus tá an ceann eile ceangailte leis an cuaille diúltach.

Is é an ciorcad tiomána is simplí ná friotóir teorannú reatha 1k a chur leis an tsráid dhearfach 3.3v, agus ansin an leictreoid diúltach a nascadh le IO an mhicrea-rialtóra.Mar a léirítear thíos:

2 Comhfhreagras idir tarchuradóir comhartha infridhearg agus glacadóir

É sin ráite, caithfidh mé botún a cheartú leat sa chéad alt eile.

Sa phictiúr thuas, luaitear go bhfuil leibhéil comhartha an tarchuradóra agus an ghlacadóra os coinne.Is é sin, mar an gcéanna leis an ábhar atá ciorcaláilte sna boscaí dearga agus gorm san fhigiúr thuas.

Go deimhin, sa tonnform iarbhír, níl an chuid gorm den tarchuradóir ardleibhéal simplí de 0.56ms.Ina ionad sin, is tonn 0.56ms pwm de 38kHz é.

Is é seo a leanas an tonnchruth tomhaiste iarbhír:

Is iad seo a leanas sonraí cruth na tonn den chuid dath tonn den tarchuradóir san fhigiúr:

Is féidir a fheiceáil gurb é 38kHz minicíocht na dtonnta dlúth cearnach seo.

Seo achoimre: an comhfhreagras idir an tarchuradóir agus glacadóir an chianrialtáin infridhearg:

Nuair a aschuireann an tarchuradóir tonn cearnach 38kHz, tá an glacadóir íseal, ar shlí eile tá an glacadóir ard

3 Sampla cur i bhfeidhm feidhm tarchuradóra infridhearg

Anois, a ligean ar bogadh ar aghaidh go dtí cleachtas ríomhchlárú.

De réir na réamhrá roimhe seo, tá a fhios againn go gcaithfimid dhá bhunfheidhm a bhaint amach ar dtús chun feidhm an chianrialtáin infridhearg a bhaint amach:

1 38kHz aschur tonn cearnach

2 Rialú an tonn cearnach 38kHz chun dul ar agus as ag an am atá ag teastáil

Is é an chéad cheann an t-aschur tonn cearnach 38kHz.Ní úsáidimid ach an tonn pum chun é a ghiniúint.Anseo, ní mór dúinn feidhm pwm an lasc ama a úsáid.Táim ag baint úsáide as an sliseanna ísealchumhachta STM32L011F4P6 anseo.

Ar dtús bain úsáid as ciúb déantúsán na huirlise giniúna cóid chun an cód a ghiniúint:

Cód tosaigh:

Ansin tá feidhm ag casadh ar nó as an tonn pwm de réir na rialacha códaithe, a chuirtear i bhfeidhm ag baint úsáide as an lasc ama, agus ansin a mhodhnú an fad ama go bhfuil an tonn pwm iompú ar nó as trí mhodhnú am teachta an chéad cheann eile. cur isteach:

Tá roinnt sonraí fós ann faoi na sonraí ionchódaithe nach gcuirfear suas anseo.Má theastaíonn níos mó cód foinse uait, tá fáilte romhat teachtaireacht a fhágáil, agus cuirfidh mé an cód mionsonraithe ar fáil duit chomh luath agus is féidir.
