Tá níos mó agus níos mó modúil gan sreang ar an margadh, ach is féidir iad a roinnt go garbh i dtrí chatagóir:
1. ASK modúl superheterodyne: is féidir linn a úsáid mar rialú iargúlta simplí agus tarchur sonraí;

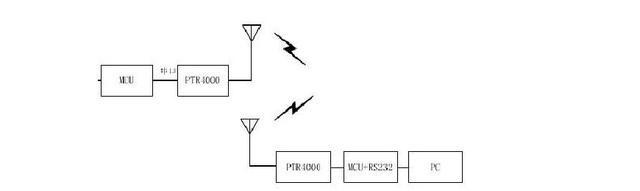

2. Modúl transceiver gan sreang: Úsáideann sé microcomputer aon-sliseanna go príomha chun an modúl gan sreang a rialú chun sonraí a sheoladh agus a fháil.Is iad na modhanna modhnú a úsáidtear go coitianta ná FSK agus GFSK;
3. Úsáideann an modúl tarchurtha sonraí gan sreang go príomha uirlisí calafoirt sraitheach chun sonraí a fháil agus a sheoladh, atá éasca le húsáid do chustaiméirí.Úsáidtear modúil gan sreang ar an margadh go forleathan anois, le minicíochtaí 230MHz, 315MHz, 433MHz, 490MHz, 868MHz, 915MHz, 2.4GHz, etc.
Tugann an t-alt seo isteach go príomha le comparáid gné de mhodúil gan sreang 433M agus 2.4G.Ar an gcéad dul síos, ní mór dúinn a fhios gurb é an raon minicíochta 433M ná 433.05 ~ 434.79MHz, agus is é an raon minicíochta 2.4G ná 2.4 ~ 2.5GHz.Is bannaí minicíochta oscailte ISM (tionsclaíoch, eolaíochta agus leighis) saor ó cheadúnas iad sa tSín.Ní gá na bandaí minicíochta seo a úsáid.Is gá iarratas a dhéanamh ar údarú ón mbainistíocht raidió áitiúil, agus mar sin baineadh úsáid fhorleathan as an dá bhanda seo.
Cad é 433MHz?
Úsáideann an modúl transceiver gan sreang 433MHz teicneolaíocht minicíochta raidió ard-minicíochta, mar sin tugtar modúl beag minicíocht raidió RF433 air freisin.Tá sé comhdhéanta de cheann tosaigh minicíochta raidió IC amháin arna tháirgeadh ag teicneolaíocht uile-digiteach agus micrea-ríomhaire AVR aon-sliseanna ATMEL.Is féidir leis comharthaí sonraí a tharchur ag luas ard, agus is féidir leis na sonraí a tharchuirtear gan sreang a phacáistiú, a sheiceáil agus a cheartú.Tá na comhpháirteanna uile caighdeáin tionsclaíochta, cobhsaí agus iontaofa i bhfeidhm, beag i méid agus éasca a shuiteáil.Tá sé oiriúnach do raon leathan réimsí mar aláram slándála, léamh méadair uathoibríoch gan sreang, uathoibriú baile agus tionsclaíoch, rialú iargúlta iargúlta, tarchur sonraí gan sreang agus mar sin de.
Tá ard-íogaireacht glactha agus feidhmíocht díraonta maith ag 433M.Bainimid úsáid go ginearálta as táirgí 433MHz chun córais chumarsáide máistir-sclábhaithe a chur i bhfeidhm.Ar an mbealach seo, is teach cliste é an topology máistir-sclábhaí i ndáiríre, a bhfuil na buntáistí a bhaineann le struchtúr líonra simplí, leagan amach éasca, agus am gearr cumhachta.Úsáidtear 433MHz agus 470MHz go forleathan anois sa tionscal léitheoireachta méadar cliste.
Feidhmiú 433MHz i dteach cliste
1. Rialú Soilsithe
Tá an córas rialaithe soilsithe minicíochta raidió gan sreang comhdhéanta de lasc painéal cliste agus dimmer.Úsáidtear an dimmer chun comharthaí ordaithe a sheoladh agus a fháil.Tarchuirtear na horduithe le raidió in ionad líne cumhachta an tí.Tá cód aitheantais cianrialaithe difriúil ag gach lasc painéil.Úsáideann na cóid seo teicneolaíocht aitheantais 19-giotán chun cur ar chumas an ghlacadóra gach ordú a aithint go cruinn.Fiú má úsáideann na comharsana é ag an am céanna, ní bheidh earráidí tarchurtha riamh ann mar gheall ar chur isteach óna gcianrialtán.
2. Soicéad Cliste Gan Sreang
Úsáideann an tsraith soicéad cliste gan sreang go príomha teicneolaíocht minicíochta raidió gan sreang chun rialú iargúlta a bhaint amach ar chumhacht fearais rialaithe neamh-iargúlta (cosúil le téitheoirí uisce, lucht leanúna leictreacha, etc.), rud a chuireann ní hamháin feidhm rialú iargúlta gan sreang orthu seo. fearais, ach freisin sábhálann sé fuinneamh a mhéid agus cinntíonn sé sábháilteacht.
3. Rialú fearas faisnéise
Is córas rialaithe iargúlta ilfheidhmeach é rialú fearas faisnéise a chomhtháthaíonn rialú infridhearg agus rialú gan sreang.Is féidir leis suas le cúig fheiste infridhearg a rialú (mar shampla: teilifís, oiriúntóir aer, DVD, aimplitheoir cumhachta, cuirtíní, etc.) agus gléasanna gan sreang ar nós lasca agus soicéid.Is féidir leis an rialtóir fearas faisnéise na cóid a bhaineann le cianrialú na ngnáthfhearas infridhearg a aistriú trí fhoghlaim chun cianrialtán an fhearais bhunaidh a athsholáthar.Ag an am céanna, is rialú iargúlta gan sreang é freisin, a fhéadfaidh comharthaí rialaithe a tharchur le minicíocht 433.92MHz, ionas gur féidir leis lasca cliste, soicéid chliste agus trasfhreagróirí infridhearg gan sreang a rialú sa bhanna minicíochta seo.
Is prótacal líonraithe é an pointe iarratais 2.4GHz a forbraíodh bunaithe ar a ráta tarchurtha ardluais.
Ar an iomlán, is féidir linn modúil a roghnú le minicíochtaí éagsúla de réir modhanna líonraithe éagsúla.Má tá an modh líonraithe sách éasca agus go bhfuil na ceanglais sách simplí, tá sclábhaithe iolracha ag máistir amháin, tá an costas íseal, agus tá an timpeallacht úsáide níos casta, is féidir linn modúl gan sreang 433MHz a úsáid;réasúnta ag labhairt, má tá an topology líonra níos casta agus feidhmiúil Beidh raon leathan de tháirgí le láidreacht líonra láidir, riachtanais tomhaltas ísealchumhachta, forbairt shimplí, agus feidhm líonraithe 2.4GHz mar do rogha is fearr.
